Standard Drehriegel



Mit seiner kompakten Bauweise und der robusten Mechanik ist der Drehriegel 18ideal für Anwendungen, bei denen Stabilität und Funktionalität im Fokus stehen. Dank seiner bewährten Drehriegeltechnik sorgt er mit nur einer Drehbewegung für ein einfaches und sicheres Schliessen.


Gefertigt aus hochwertigen Materialien wie Stahl oder Edelstahl, bietet der Drehriegel 18 eine hohe Widerstandsfähigkeit gegen mechanische Belastungen und Umwelteinflüsse. Er ist die perfekte Wahl für Schaltschränke, Maschinenabdeckungen, Wartungsklappen und viele weitere Anwendungen.


Maximale Türstärke:

5 mm mit Fächerscheibe / 7 mm ohne Fächerscheibe

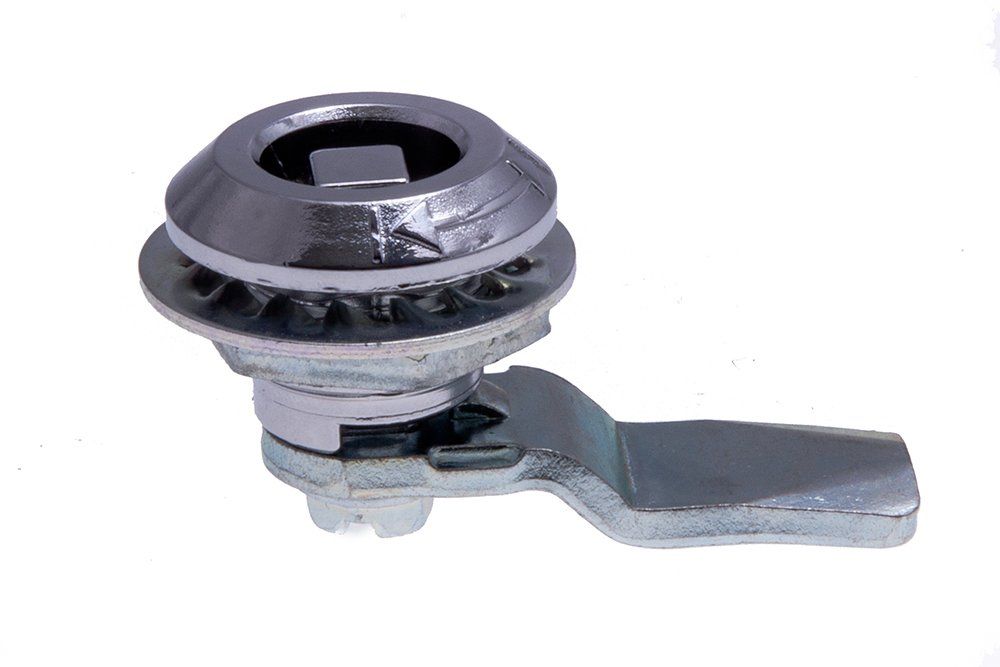

Eine Nahaufnahme eines Metallschlosses auf weissem Hintergrund.

Bestimmen Sie die Gehäusegrösse

Eine Schwarzweisszeichnung einer Schraube mit Massangaben auf weissem Hintergrund.
Bezeichnung Bestell-Nr.
Gehäuse-Kopf ⌀ 32 mm mit Anzeige der Drehrichtung DG 32
Gehäuse-Kopf ⌀ 28 mm DG 28
Gehäuse-Höhe 18 mm

Hinweis: Dichtung, Fächerscheibe sowie Mutter werden mitgeliefert

Wählen Sie die Betätigung

Artikel Bezeichnung Grösse Bestell-Nr.
Eine Schwarzweisszeichnung eines Quadrats auf weissem Hintergrund.
Vierkant 6 mm / 7 mm BVK 6 / BVK 7
Eine Schwarzweisszeichnung eines Quadrats auf weissem Hintergrund.
Vierkant 8 mm BVK 8
Eine Schwarzweisszeichnung mit drei Linien auf weissem Hintergrund.
Vierkant mit Schlitz 8 mm BVK 8 - S
Eine Schwarzweisszeichnung eines Dreiecks auf weissem Hintergrund.
Dreikant 7 mm BDK 7
Eine Schwarzweisszeichnung eines Dreiecks auf weissem Hintergrund.
Dreikant 8 mm BDK 8
Eine Schwarzweisszeichnung eines Kreises mit einem Loch in der Mitte.
Doppelbart 3 mm BDB 3
Eine Schwarzweisszeichnung eines Kreises mit einem Kreis in der Mitte.
Doppelbart 5 mm BDB 5
Eine Schwarzweisszeichnung eines T-förmigen Objekts auf weissem Hintergrund.
Sterngriff ⌀ 45mm BKN 45

Zunge wählen (gemäss Klemmstärke H-Mass)

Eine schwarz-weisse Zeichnung einer Schraube mit Massangaben
Eine schwarz-weisse Zeichnung eines Abflusses mit Massangaben
Drehriegel mit Zylinder auf weissem Hintergrund
Hlnmm Llnmm Bestell-Nr.
3 45 ZH 3
4 45 ZH 4
6 45 ZH 8
8 45 ZH 8
10 45 ZH 10
13 45 ZH 13
16 45 ZH 18
16 40 ZH 18-40
Eine schwarz-weisse Zeichnung einer Treppe auf weissem Hintergrund.
18 45 ZH 18
18 34 ZH 18 - 34
Eine Schwarzweisszeichnung eines Schlauchs auf weissem Hintergrund.
20 45 ZH 20
22 45 ZH 22
22,5 34 ZH 22,5 - 34
24 45 ZH 24
26 45 ZH 26
27 36 ZH 27 - 36
28 45 ZH 28
30 45 ZH 30
32 45 ZH 32
34 25 ZH 34
34 45 ZH 34 - 25
36 45 ZH 36
38 27 ZH 38
38 45 ZH 38 - 27
40 45 ZH 40
42 45 ZH 42
45 45 ZH 45
47 45 ZH 47
50 45 ZH 50

Sonderzungen auf Anfrage

Artikel-Nummer bestehend aus den 3 Teilen notieren und bestellen.

Bestell-Beispiel:


Gehäuse-Kopf: 32 mm,

Betätigung: Doppelbart 3 mm

Zunge H = 18 mm


Bestell-Nr.: DG32/BDB3/ZH18
