Standard Drehriegel Edelstahl



Der Standard Drehriegel aus Edelstahl überzeugt durch seine kompakte Bauweise und robuste Mechanik – ideal für Anwendungen, bei denen Stabilität und Zuverlässigkeit gefragt sind. Mit seiner bewährten Drehriegeltechnik ermöglicht er ein einfaches und sicheres Schliessen mit nur einer Drehbewegung.


Gefertigt aus hochwertigem Edelstahl, bietet er hervorragenden Schutz vor Korrosion, mechanischen Belastungen und Umwelteinflüssen. Perfekt geeignet für Schaltschränke, Maschinenabdeckungen, Wartungsklappen und viele weitere Einsatzbereiche.


Maximale Türstärke:

7 mm

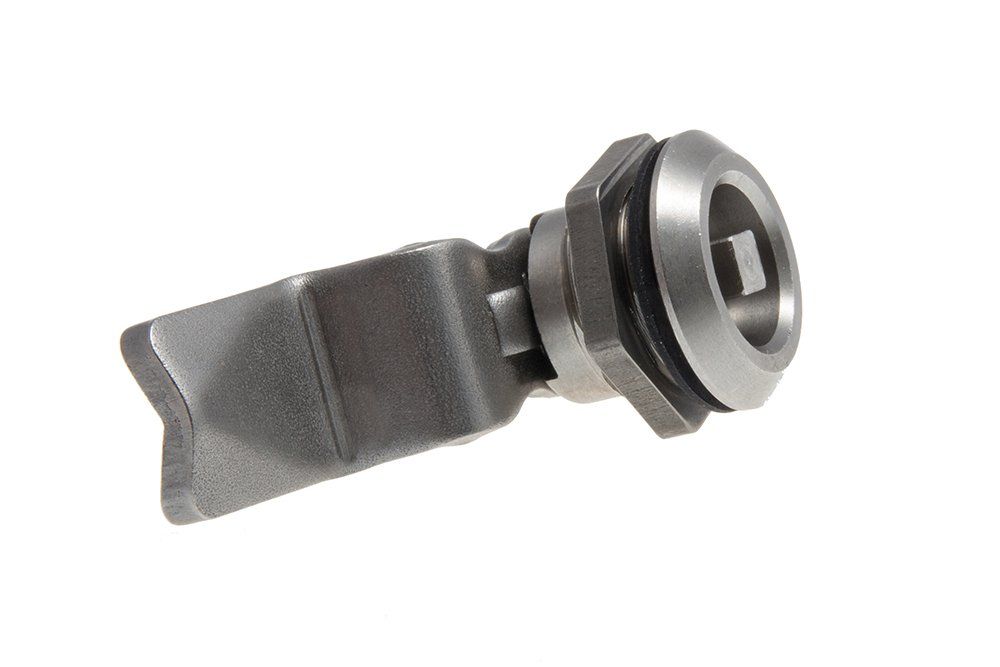

Eine Nahaufnahme eines Metallobjekts auf weißem Hintergrund.

Bestimmen Sie die Gehäusegrösse

Eine Schwarzweißzeichnung einer Schraube mit Maßangaben auf weißem Hintergrund.
Bezeichnung Bestell-Nr.
Gehäuse-Kopf ⌀ 28 mm DG 28/18-8

Hinweis: Dichtung sowie Edelstahlmutter werden mitgeliefert

Wählen Sie die Betätigung

Artikel Bezeichnung Grösse Bestell-Nr.
Eine Schwarzweißzeichnung eines Quadrats auf weißem Hintergrund.
Vierkant 6 mm / 7 mm BVK 6 / BVK 7/18-8
Eine Schwarzweißzeichnung eines Quadrats auf weißem Hintergrund.
Vierkant 8 mm BVK 8/18-8
Eine Schwarzweißzeichnung eines Dreiecks auf weißem Hintergrund.
Dreikant 7 mm BDK 7/18-8
Eine Schwarzweißzeichnung eines Dreiecks auf weißem Hintergrund.
Dreikant 8 mm BDK 8/18-8
Eine Schwarzweißzeichnung eines Kreises mit einem Loch in der Mitte.
Doppelbart 3 mm BDB 3/18-8
Eine Schwarzweisszeichnung eines Kreises mit einem Kreis in der Mitte.
Doppelbart 5 mm BDB 5/18-8
Eine Schwarzweißzeichnung eines T-förmigen Objekts auf weißem Hintergrund.
Sterngriff ⌀ 45mm BKN 45/18-8

Zunge wählen (gemäss Klemmstärke H-Mass)

Eine schwarz-weisse Zeichnung einer Schraube mit Massangaben
Eine schwarz-weiße Zeichnung eines Abflusses mit Maßangaben
Drehriegel mit Zylinder auf weissem Hintergrund
Hlnmm Llnmm Bestell - Nummer
3 45 ZH 3/ 18-8
6 45 ZH 8/ 18-8
16 45 ZH 16/ 18-8
Eine schwarz-weiße Zeichnung einer Treppe auf weißem Hintergrund.
18 45 ZH 18-8
Eine Schwarzweisszeichnung eines Schlauchs auf weissem Hintergrund.
20 45 ZH 20/ 18-8
22 45 ZH 22/ 18-8
24 45 ZH 24/ 18-8
26 45 ZH 26/ 18-8
28 45 ZH 28/ 18-8
32 45 ZH 32/ 18-8
36 45 ZH 36/ 18-8

Sonderzungen auf Anfrage

Artikel-Nummer bestehend aus den 3 Teilen notieren und bestellen.

Bestell-Beispiel:


Gehäuse-Kopf: 28 mm

Betätigung: Vierkant 6 mm

Zunge H = 18 mm


Bestell-Nr.: DG 28/ BVK 6/18-8 ZH 18/18-8
