Drehriegel SBB


Der Drehriegel SBB überzeugt durch seine kompakte Bauweise und robuste Mechanik, die ihn zur idealen Lösung für Anwendungen macht, bei denen Stabilität und Funktionalität gefragt sind. Mit nur einer Drehbewegung ermöglicht er ein schnelles und sicheres Verschliessen.


Hergestellt aus hochwertigem Stahl, bietet der Drehriegel SBB zuverlässigen Schutz gegen mechanische Belastungen und Umwelteinflüsse. Sein Merkmal ist der rote Strich an der Betätigung, der ihn deutlich vom Standard Drehriegel unterscheidet. Optimal geeignet für Schaltschränke, Maschinenabdeckungen, Wartungsklappen und viele weitere Einsatzbereiche.


Maximale Türstärke:

SBB -18: 5 mm / SBB -30: 18  mm / SBB -40: 28 mm

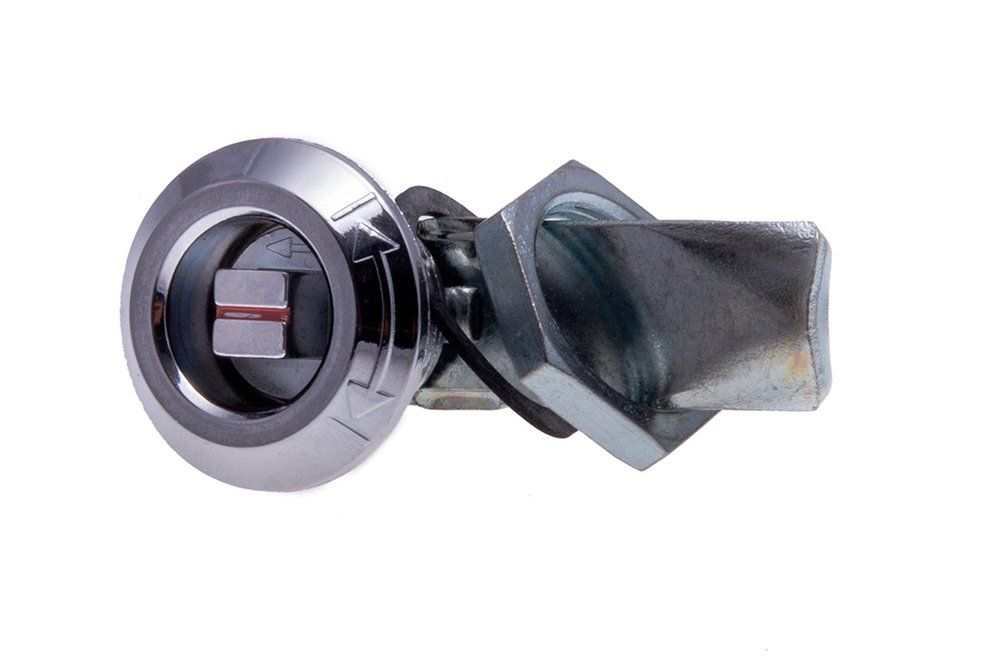

Eine Nahaufnahme eines Metallschlosses auf weissem Hintergrund.

Bestimmen Sie die Gehäusegrösse

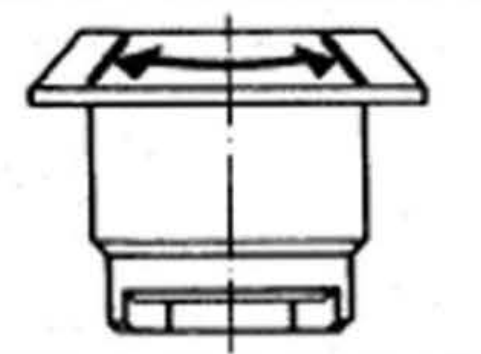

Eine Schwarzweisszeichnung eines Kastens mit zwei Pfeilen, die in entgegengesetzte Richtungen zeigen.
Bezeichnung Bestell-Nr.
Gehäuse SBB - 18
Gehäuse SBB - 30
Gehäuse SBB - 40

Bemerkung zu SBB - 40: Der Vierkant ist ca. 10 mm zurückversetzt

Vergleich der drei Ausführungen.

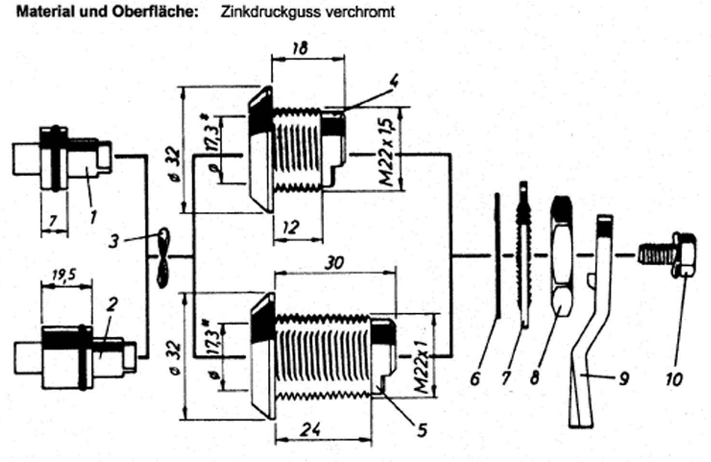

Eine Schwarz-Weiss-Zeichnung eines mechanischen Geräts
Pos. Bestandteil SBB-18 SBB-30 SBB-40
1 / 2 Vierkantdorn 8 mm mit roter Kerbe und O - Ring kurz 7mm lang 19,5 mm lang 19,5 mm
3 / 10 Federscheibe / Schraube 1/M6 1/M6 1/M6
6 / 7 Flachdichtung / Zahnscheibe 1/1 1/1 1/1
8 Mutter verzinkt M22 X 1,5 M22 X 1 M22 X 1

Zunge wählen (gemäss Klemmstärke H-Mass)

Eine schwarz-weisse Zeichnung einer Schraube mit Massangaben
Eine schwarz-weisse Zeichnung eines Abflusses mit Massangaben
SBB - 18 SBB - 30 SBB - 40 Mass L in mm Bestell-Nummer
3 15 25 45 ZH 3
4 16 26 45 ZH 4
6 18 28 45 ZH 6
8 20 30 45 ZH 8
10 22 32 45 ZH 10
13 25 35 45 ZH 13
16 28 38 45 ZH 16
16 28 38 40 ZH 16 - 40
18 30 40 45 ZH 18
18 30 40 34 ZH 18 - 34
20 32 42 45 ZH 20
22 34 44 45 ZH 22
22,5 34,5 44,5 34 ZH 22,5 - 34
24 36 46 45 ZH 24
26 38 48 45 ZH 26
27 39 49 36 ZH 27 - 36
28 40 50 45 ZH 28
30 42 52 45 ZH 30
32 44 54 45 ZH 32
34 46 56 45 ZH 34
34 46 56 25 ZH 34 - 25
36 48 58 45 ZH 36
38 50 60 45 ZH 38
38 50 60 27 ZH 38 - 27
40 52 62 45 ZH 40
42 54 64 45 ZH 42
45 57 67 45 ZH 45
47 59 69 45 ZH 47
50 62 72 45 ZH 50

Sonderzungen auf Anfrage

Artikel-Nummer bestehend aus den 2 Teilen notieren und bestellen.

Bestell-Beispiel:


Gehäuse: SBB - 18
Mass H: 10 mm


Bestell-Nr.: Drehriegel SBB - 18 I ZH 10
