Drehriegel hoch


Der Drehriegel Hoch zeichnet sich durch seine erhöhte Bauform aus, die eine flexible und komfortable Bedienung ermöglicht. Mit seiner robusten Mechanik und bewährten Drehriegeltechnik sorgt er mit einer einfachen Drehbewegung für ein sicheres und zuverlässiges Schliessen.


Gefertigt aus hochwertigem Stahl, bietet er eine hohe Stabilität und Widerstandsfähigkeit gegenüber mechanischen Belastungen. Ideal für Schaltschränke, Maschinenverkleidungen, Wartungsklappen und viele weitere industrielle Einsatzbereiche.


Maximale Türstärke:

18 mm mit Fächerscheibe/ 20 mm ohne Fächerscheibe

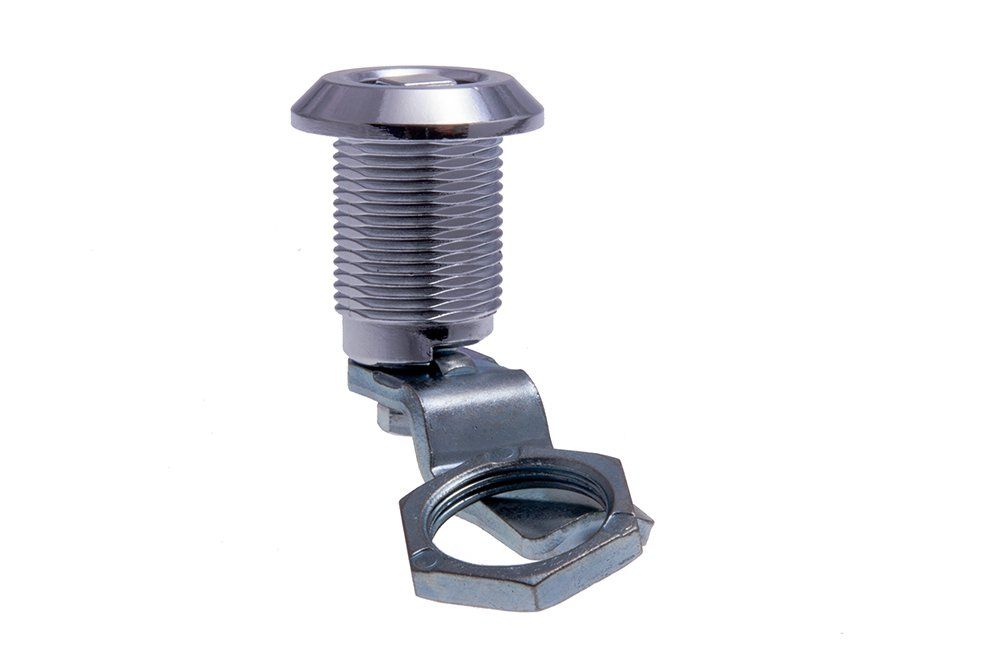

Eine Schraube mit einer daran befestigten Mutter auf weißem Hintergrund.

Bestimmen Sie die Gehäusegrösse

Eine Schwarzweißzeichnung einer Schraube mit Maßangaben auf weißem Hintergrund.
Bezeichnung Bestell-Nr.
Gehäuse-Kopf ⌀ 32 mm 1000-U51
Gehäuse-Höhe 30 mm

Hinweis: Dichtung, Fächerscheibe sowie Mutter werden mitgeliefert

Wählen Sie die Betätigung

Artikel Bezeichnung Grösse Bestell-Nr.
Eine Schwarzweißzeichnung eines Quadrats auf weißem Hintergrund.
Vierkant 6 mm / 7 mm BVK 6 / BVK 7
Eine Schwarzweißzeichnung eines Quadrats auf weißem Hintergrund.
Vierkant 8 mm BVK 8
Eine Schwarzweißzeichnung mit drei Linien auf weißem Hintergrund.
Vierkant mit Schlitz 8 mm BVK 8 - S
Eine Schwarzweisszeichnung eines Dreiecks auf weissem Hintergrund.
Dreikant 7 mm BDK 7
Eine Schwarzweißzeichnung eines Dreiecks auf weißem Hintergrund.
Dreikant 8 mm BDK 8
Eine Schwarzweißzeichnung eines Kreises mit einem Loch in der Mitte.
Doppelbart 3 mm BDB 3
Eine Schwarzweißzeichnung eines Kreises mit einem Kreis in der Mitte.
Doppelbart 5 mm BDB 5

Zunge wählen (gemäss Klemmstärke H-Mass)

Eine schwarz-weiße Zeichnung einer Schraube mit Maßangaben
Eine schwarz-weiße Zeichnung eines Abflusses mit Maßangaben
Drehriegel mit Zylinder auf weissem Hintergrund
Hlnmm Llnmm Bestell - Nummer
15 45 ZH 3
16 45 ZH 4
18 45 ZH 6
20 45 ZH 8
22 45 ZH 10
25 45 ZH 13
28 45 ZH 16
Eine schwarz-weisse Zeichnung einer Treppe auf weissem Hintergrund.
30 45 ZH 18
30 34 ZH 18 - 34
Eine Schwarzweißzeichnung eines Schlauchs auf weißem Hintergrund.
32 45 ZH 20
34 45 ZH 22
34,5 34 ZH 22,5 - 34
36 45 ZH 24
38 45 ZH 26
39 36 ZH 27 - 36
40 45 ZH 28
42 45 ZH 30
44 45 ZH 32
46 45 ZH 34
46 25 ZH 34 - 25
48 45 ZH 36
50 45 ZH 38
50 27 ZH 38 - 27
52 45 ZH 40
54 45 ZH 42
57 45 ZH 45
59 45 ZH 47
62 45 ZH 50

Sonderzungen auf Anfrage

Artikel-Nummer bestehend aus den 3 Teilen notieren und bestellen.

Bestell-Beispiel:


Gehäuse-Kopf: ⌀ 32 mm, 30 mm lang

Betätigung: Vierkant 6 mm

Zunge H = 18 mm


Bestell-Nr.:  1000-U51/ BVK6/ ZH6
