Viertelsdreh-Verschluss Serie 800

Zapfen

Eine Nahaufnahme eines Metallobjekts auf weissem Hintergrund.

Schlitzkopf

Breathtaking colors of our planet
Button
Eine Nahaufnahme einer Metallschraube auf weissem Hintergrund.

Sechskantkopf

Portraits of people from around the globe
Button
Eine Nahaufnahme eines Metallobjekts auf weissem Hintergrund.

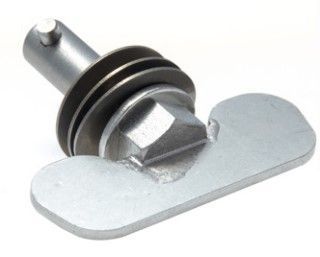

Flügelkopf

Stark beauty of desolate dunes
Button
Ein schwarzer Knopf mit einem Metallgriff auf weissem Hintergrund

Sterngriff

Visual odyssey across continents
Button

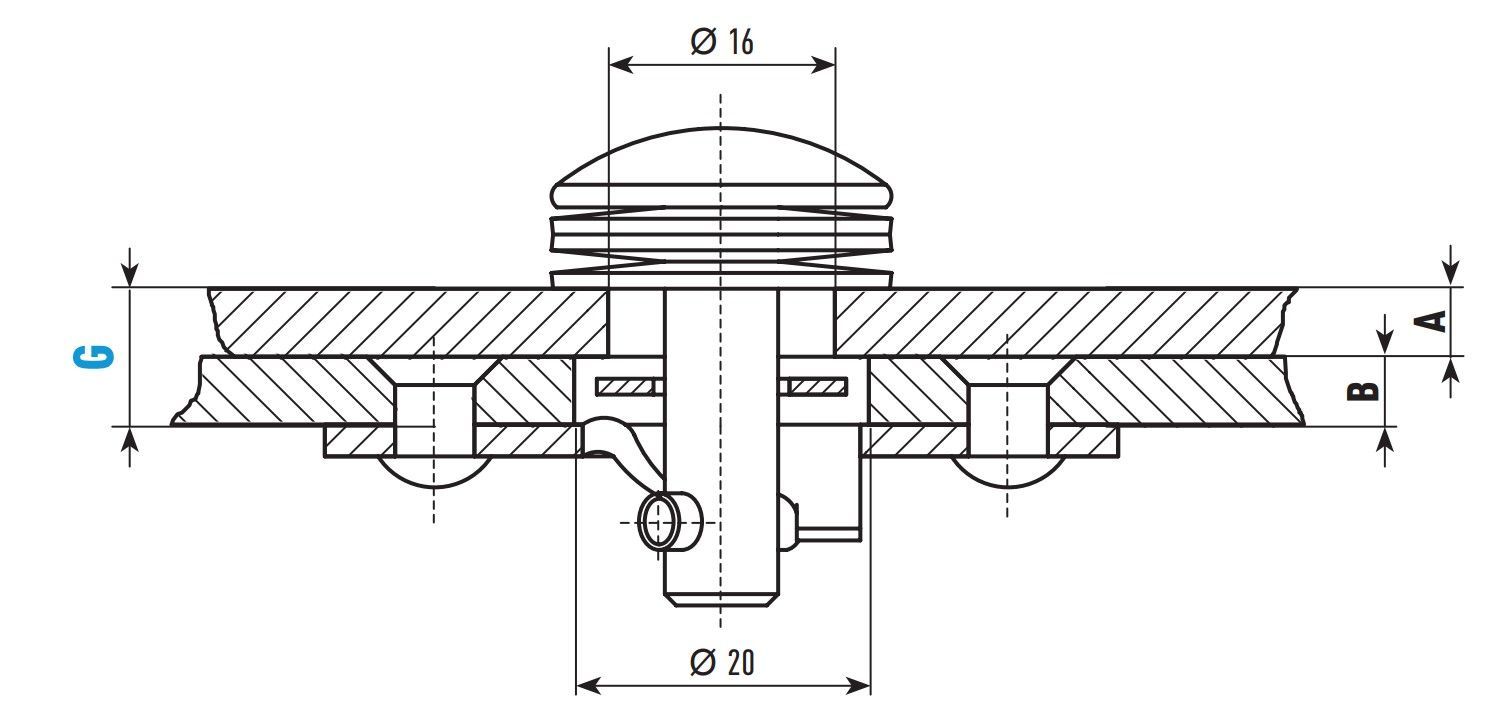

Einbaubeispiel

Eine Schwarzweisszeichnung eines Abflusses mit Massangaben auf weissem Hintergrund.

Das Sortiment

Titel Foto Masse Material Einstellbarkeit / Verstellbarkeit

Testrodukt 1

15mm

Stahl

8 mm

Funktion

Durch 1/4-Drehung wird der durchgesteckte Bolzen mit Querstift durch die Kurve im Unterteil axial gegen die Tellerfeder gespannt. Am Ende der Kurve rastet der Querstift ein.



Montage

Durch das Deckblech A wird ein Loch von 9.5 mm gebohrt, der Verschlusszapfen durchgesteckt und von der Rückseite mit der Haltescheibe gesichert. Zur Befestigung des Verschluss-Unterteils wird ein Mittelloch von 12 mm sowie zwei Befestigungslöcher nach dem Lochbild des jeweiligen Verschluss Unterteils gebohrt. Die Befestigung erfolgt mit Schrauben, Nieten oder Punktschweissen.



Bestandteile

Der komplette Verschluss besteht aus:

Eine Nahaufnahme eines Metallobjekts auf weissem Hintergrund.

Verschlusszapfen

mit diversen wählbaren Kopfformen z.B. Schlitzkopf, Flügelkopf etc.

Button
Eine Nahaufnahme eines Metallobjekts auf weissem Hintergrund.

Verschluss-Unterteil

mit Befestigungslöcher oder Schweisspunkten

Button
Eine Edelstahlscheibe mit einem Loch in der Mitte auf weissem Hintergrund.

Haltescheibe

verhindert herausfallen des Zapfens im offenen Zustand

Button
