Zapfenbänder / Bandrollen
| Foto | Zeichnung | Artikelnummer | Material | Länge (A) x B x C x D x Gewebeteilung (E) | Eigenschaften |
|---|---|---|---|---|---|
 |
 |

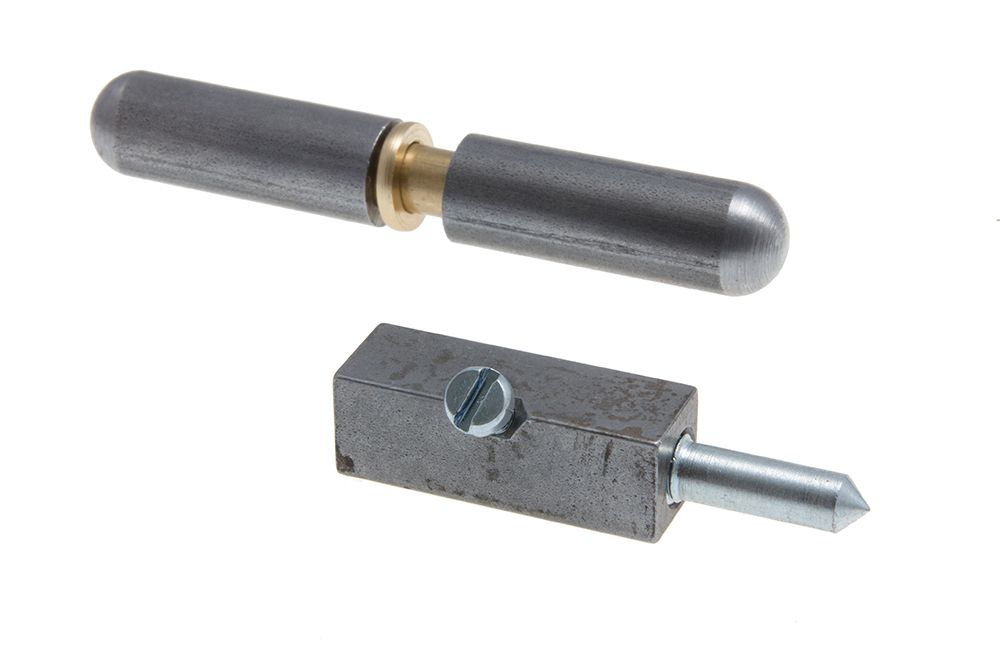

3000-1 |
Stahl blank, Zapfen verzinkt |
35/15/2.5 x 12 mm, Dorn 6 mm |
Zapfen mit Schraube zum justieren |
|
 |
3002-1 |
Stahl blank |
12 x 11 mm |
Führungsbüchse klein |
|
 |
3001-1 |
Stahl blank |
35/16/2.5 x 12 mm |
Zapfen |
|
 |
3000-2 |
Stahl blank, Zapfen verzinkt |
35/15/3.5 x 14 mm |
Zapfen mit Schraube zum justieren |
|
 |
3002-2 |
Stahl blank |
12 x 13 mm |
Führungsbüchse gross |
|
 |
3001-2 |
Stahl blank |
35/15/3.5 x 14 mm |
Zapfen |
|
 |

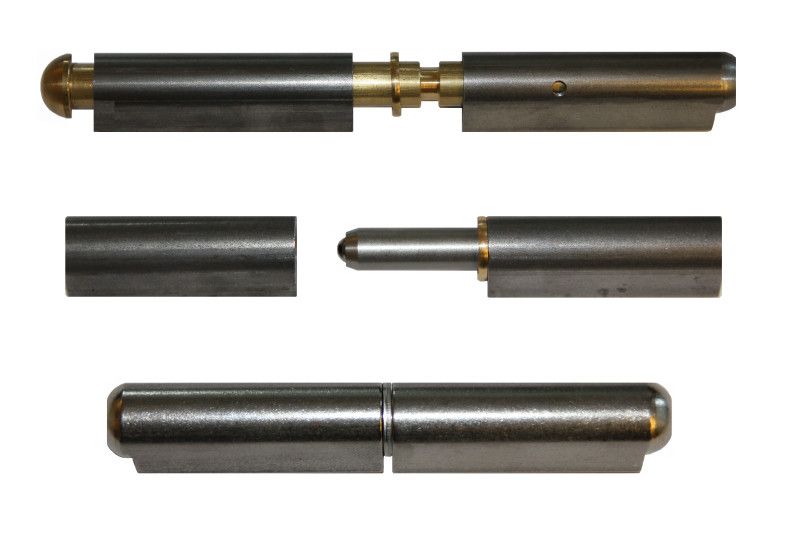

0.54.013.0 |
Edelstahl 1.4301 |
L 60 mm x Aussendorn 10 mm x Innendorn 6 mm |
Rundkopf, mit festem Stift und Zwischenring |
|
 |

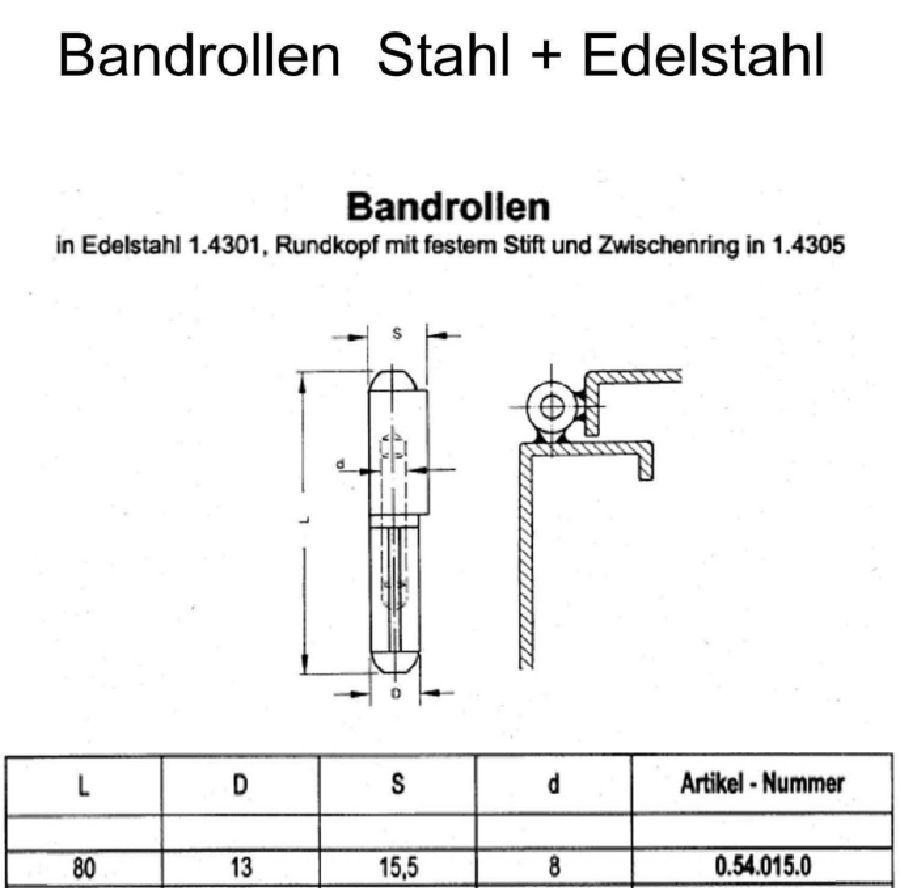

0.54.015.0 |
Edelstahl 1.4301 |
L 80mm x Aussendorn 13 mm x Innendorn 8 mm |
Rundkopf, mit festem Stift und Zwischenring |
|
 |
0.54.017.0 |
Edelstahl 1.4301 |
L 100 mm x Aussendorn 16 mm x Innendorn 10 mm |
Rundkopf, mit festem Stift und Zwischenring |
|
 |

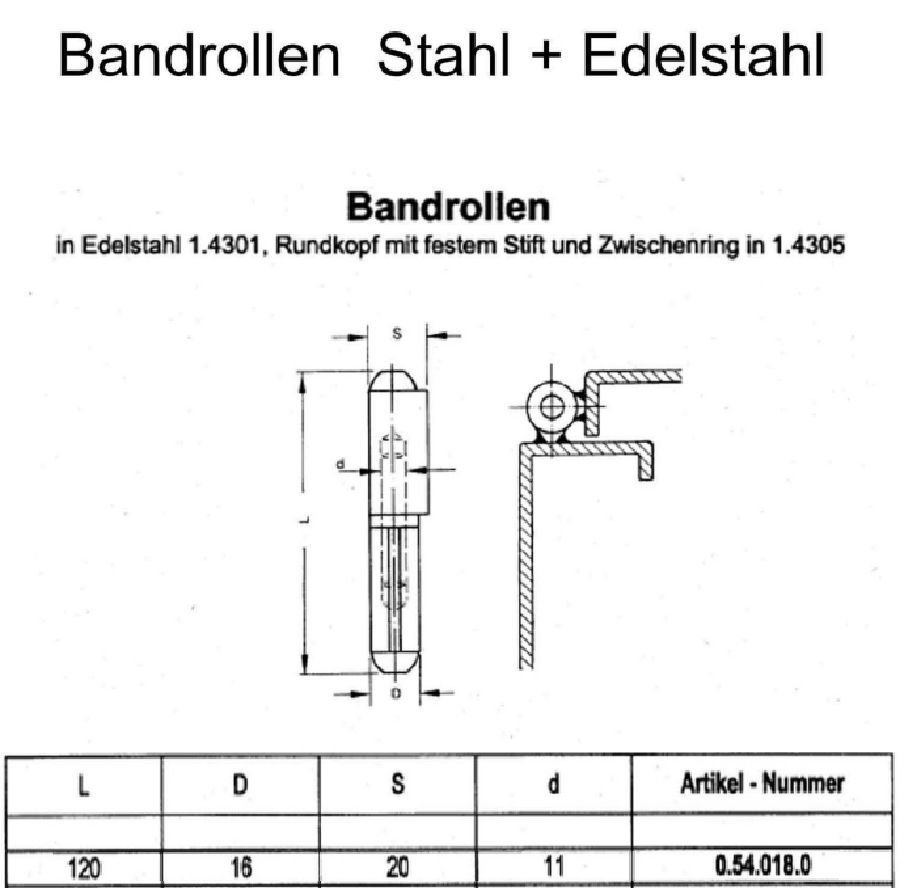

0.54.018.0 |
Edelstahl 1.4301 |
L 120 mm x Aussendorn 16 mm x Innendorn 11 mm |
Rundkopf, mit festem Stift und Zwischenring |
|
 |

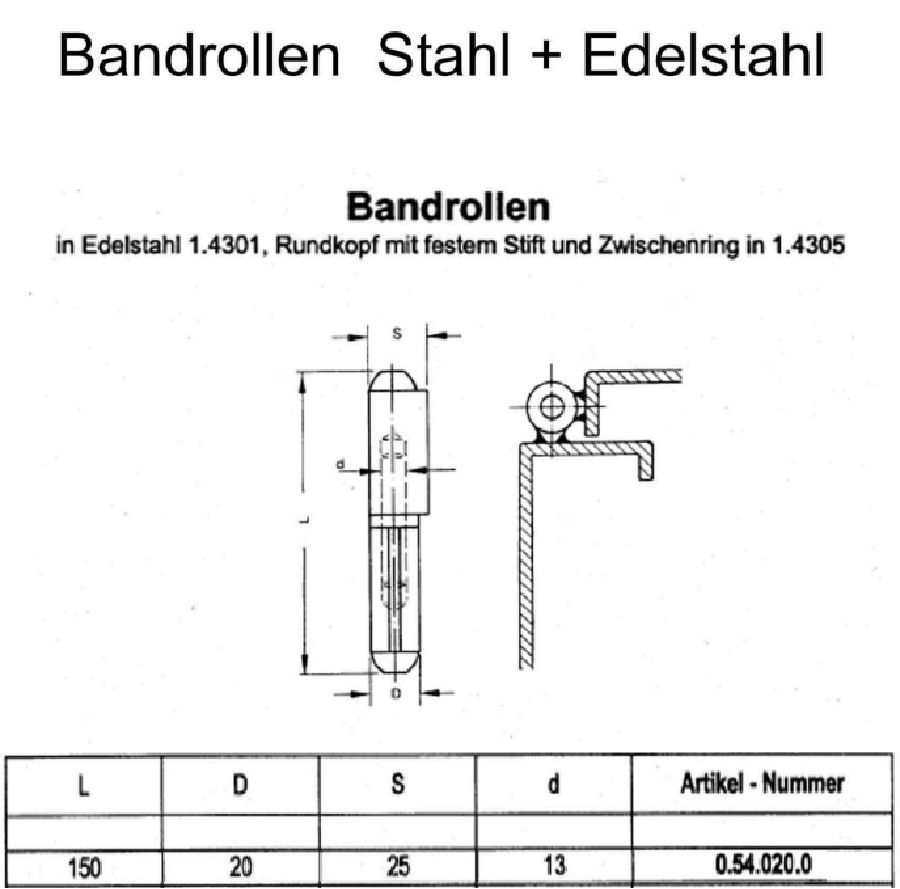

0.54.020.0 |
Edelstahl 1.4301 |
L 150 mm x Aussendorn 20 mm x Innendorn 13 mm |
Rundkopf, mit festem Stift und Zwischenring |
|
 |
0.54.021.0 |
Edelstahl 1.4301 |
L 180 mm x Aussendorn 20 mm x Innendorn 14 mm |
Rundkopf, mit festem Stift und Zwischenring |
 |
 |
Stahl, Messing |
